QPQ卷揚式啟閉機本系列啟閉機具有結構緊湊，承載能力大，啟閉靈活，運行平穩可靠、操作安全、安裝維修方便等優點。經有關部門鑒定達到工程技術要求及機械設計要求，產品性能和制造精度達到國內同行業先進水平。適應于：大、中、小型水庫、河流水產養殖業等水利工程，產品暢銷全國24個省、市、博得好評。

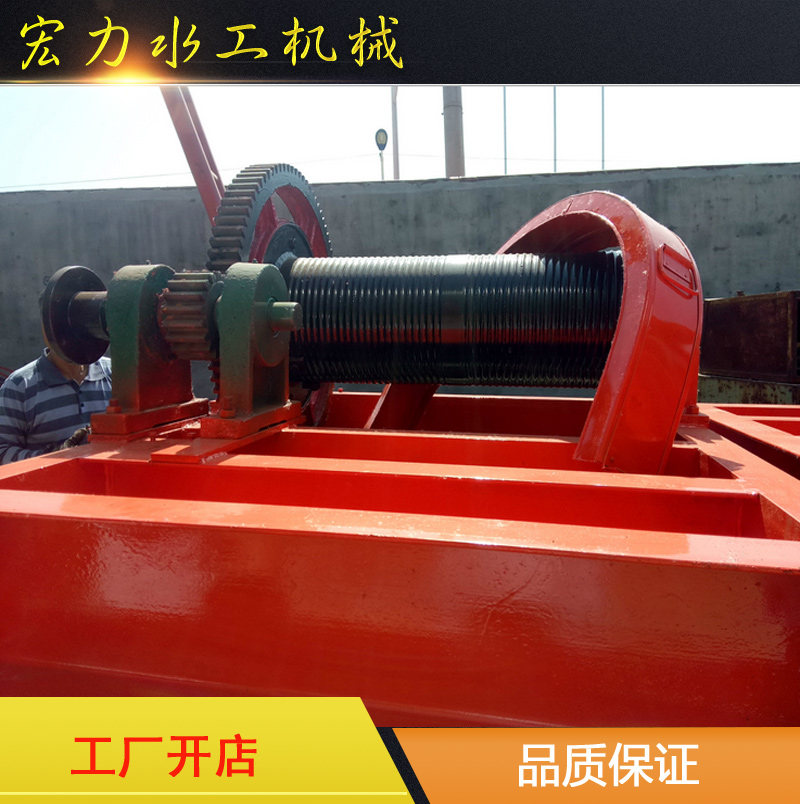

本機主要由電動機、聯軸器、傳動軸、交流制動器、減速機、調速器、開式齒輪、卷筒、高度指示器（根據用戶要求而定）、滑輪系部分、主令控制器、電器控制箱及機架組成。
卷揚式啟閉機也稱為卷揚啟閉機，是用鋼索或鋼索滑輪組作吊具與閘門相連接，通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械（圖2）,也叫做鋼絲繩固定式卷揚機。它構造較簡單易于制造,維護檢修方便,廣泛應用于各種類型閘門的啟閉。卷揚式啟閉機分為 單吊點和雙吊點兩種。雙吊點卷揚式啟閉機是通過連接軸將兩個單吊點的啟閉機連接在一起進行同步運行，可做成一邊驅動或兩邊驅動。卷揚式啟閉機通常是一扇閘門用一臺啟閉設備，安裝在高出閘門槽頂部的閘墩上。
啟閉機安裝注意事項：
1、安裝時底座地基應牢固平整，留有底腳螺絲的位置，啟閉機到位后，找平澆灌成型。
2、啟閉機的絲桿必須平行于閘門研磨軌道表面，同時垂直于吊耳軸，雙吊點式兩個機座必須在同一平面上，兩個絲桿平行，同時垂直于吊耳軸，手搖或帶電啟閉機，先手搖上下啟動幾次，達到規范后方可帶電使用
