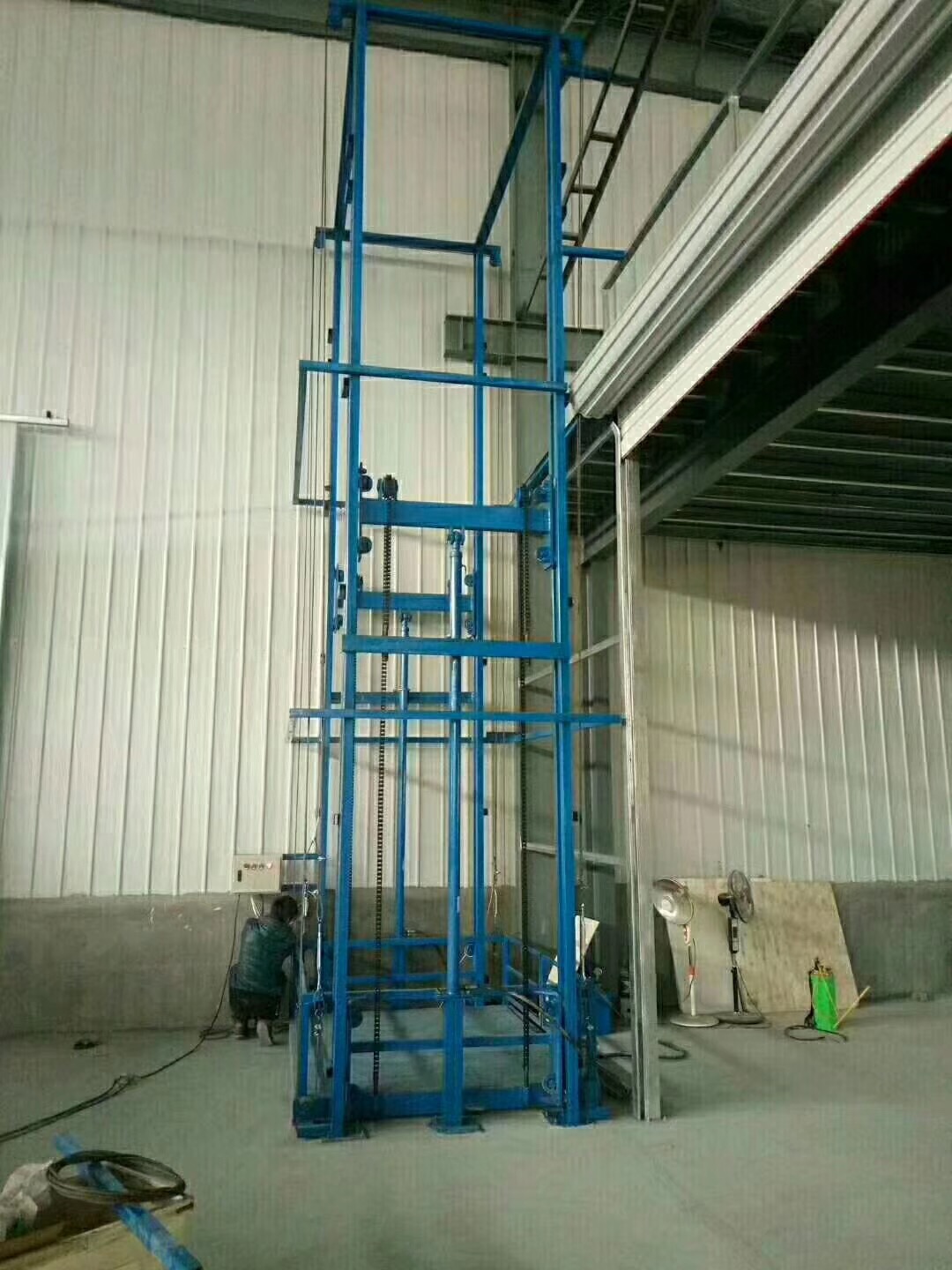

液壓升降平臺適用于汽車、集裝箱、模具制造，木材加工，化工灌裝等各類工業企業及生產流水線，可配裝各類臺面形式（如滾珠、滾筒、轉盤、轉向、傾翻、伸縮），配合各種控制方式（分動、聯動、防爆），具有升降平穩準確、頻繁啟動、載重量大等特點，有效解決工業企業中各類升降作業難點，使生產作業輕松自如。液壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。
液缸的活塞向下運動（既重物下降）。液壓油經防爆型電磁換向閥進入液缸上端，液缸下端回油經平衡閥、液控單向閥、節流閥、隔爆型電磁換向閥回到油箱。為使重物下降平穩，制動安全可靠，在回油路上設置平衡閥，平衡回路、保持壓力，使下降速度不受重物而變化,由節流閥調節流量，控制升降速度。 為使制動安全可靠，防止意外，增加液控單向閥，即液壓鎖，保證在液壓管線意外爆裂時能安全自鎖。安裝了超載聲控報警器,用以區別超載或設備故障。
電器控制系統通過防爆按鈕**1—**6來控制電機的轉動，隔爆型電磁換向閥的換向，以保持載荷提升或下降，且通過“LOGO”程序調整時間延遲量，避免電機頻繁起動而影響使用壽命。
