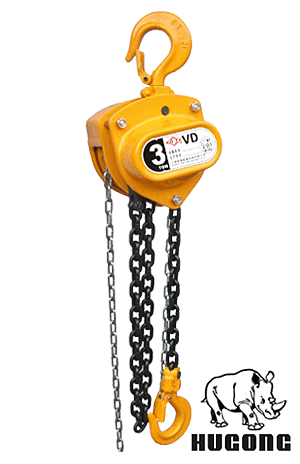

VD型雙軸承手拉葫蘆
產品介紹
VD型手拉葫蘆可用于工業、農業建筑業、礦業等的機器安裝、貨物起吊、車輛裝卸等，尤其適用于露天及無電源作業。

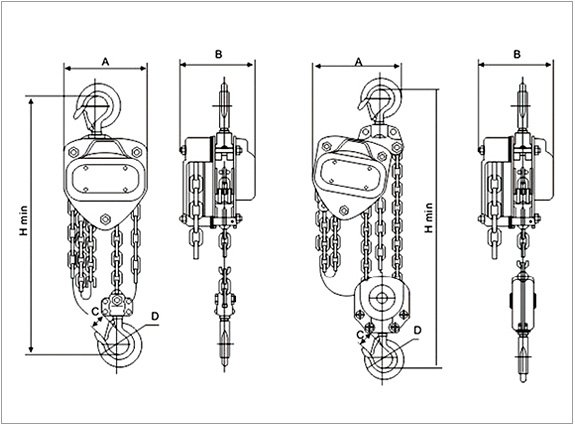

| 型 號 | VD-1/2 | VD-1 | VD-1 1/2 | VD-2 | VD-3 | VD-5 | VD-10 | VD-20 | VD-30 | VD-50 | |
| 起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 標準起重高度(米) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | 27.5 | 62.5 | |
| 兩鉤間量小距離(毫米) | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 890 | 980 | 1300 | |
| 滿載時手鏈拉力(牛頓) | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | 450*2 | 450*2 | |
| 起重鏈行數 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重鏈條圓鋼直徑(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | 10 | |
| 裝箱毛重(公斤) | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | |||
| 裝箱尺寸(長×寬×高) 厘米 |
28×21 ×17 |
30×24 ×18 |
34×29 ×20 |
33×25 ×19 |
38×30 ×20 |
45×35 ×24 |
62×50 ×28 |
70×46 ×75 |
|||
| 起重高度每增加1米所增加的 重量 (公斤) |
1.6 | 1.6 | 1.9 | 2.2 | 3.0 | 4.6 | 9.6 | 19.4 | 28.3 | 50 | |

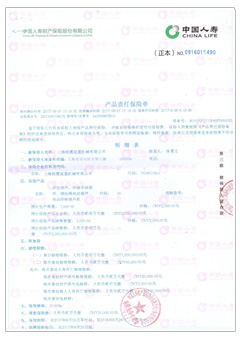

* 產品嚴格按國家3包執行，質量由中國人壽財產保險股份有限公司承保，請放心使用。
 |
 |

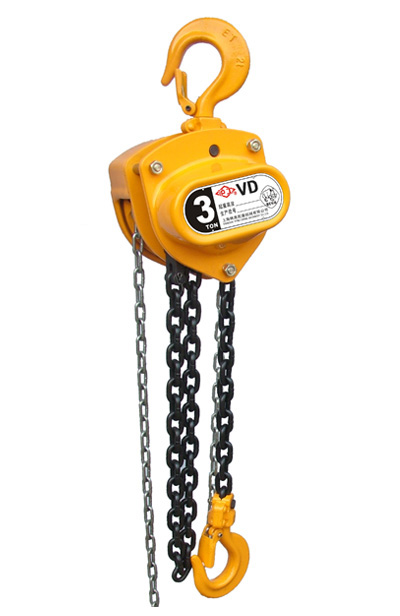

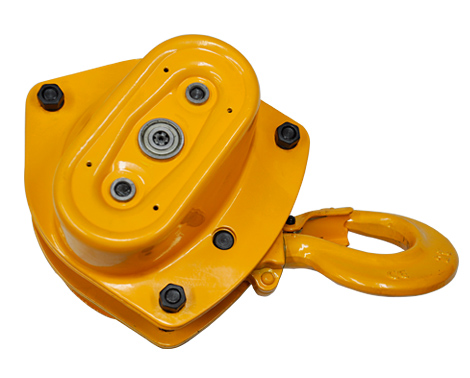

| 雙軸承葫蘆頭 | 葫蘆側面展示 |
 |
 |

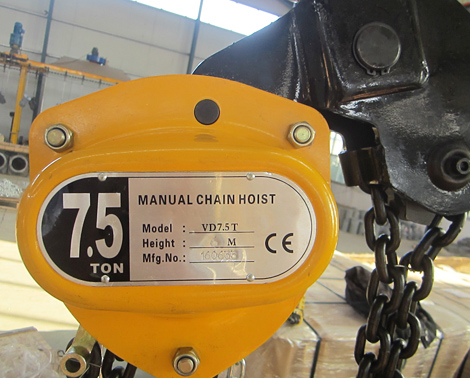

| 葫蘆頭整體 | 7.5噸葫蘆結構 |

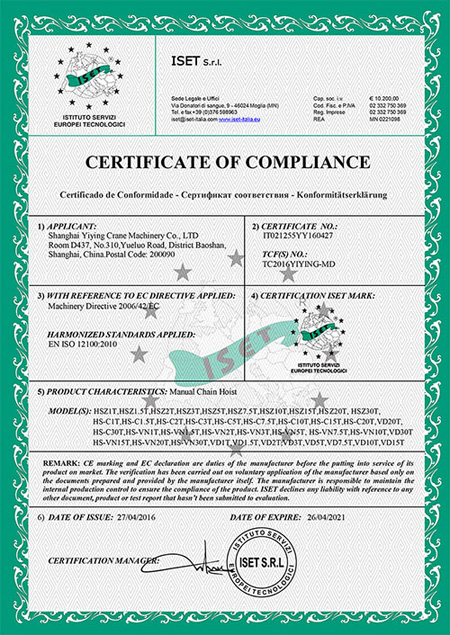

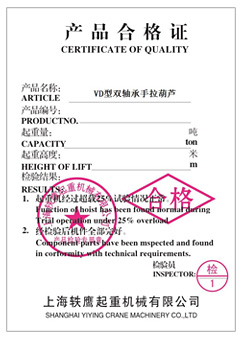

VD型號雙軸承手拉葫蘆認證
