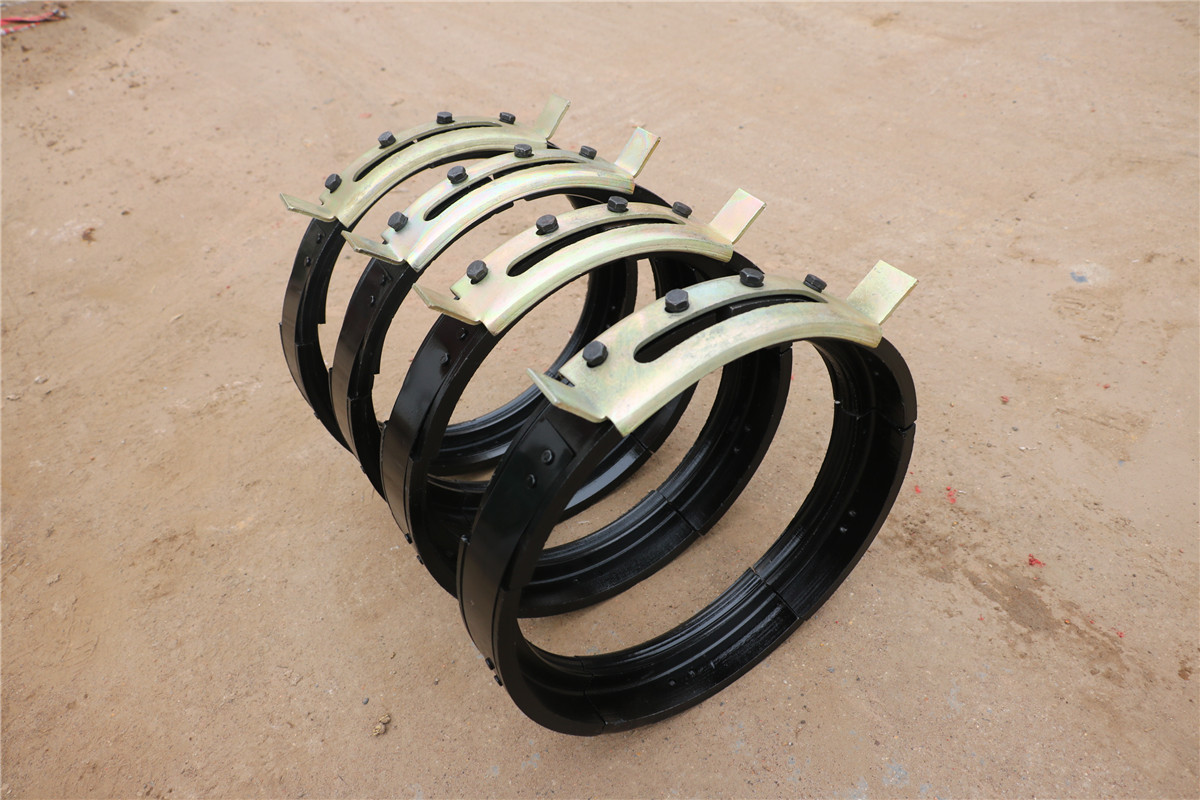

導繩螺母切成5塊，由連接鋼帶和導繩板連成一體，鋼絲繩從導繩板長形槽內伸出。導繩螺母與卷筒繩槽嚙合，卷筒轉動驅動導繩螺母橫向移動，以此保證鋼絲繩在卷筒繩槽中不致亂扣。
導繩板向卷筒兩端橫向移動，當達到極限位置時，帶動安裝在卷筒外殼上的限們桿一齊移動，到達極限位置觸動安裝在主電機上的限位開關而起限位作用。
