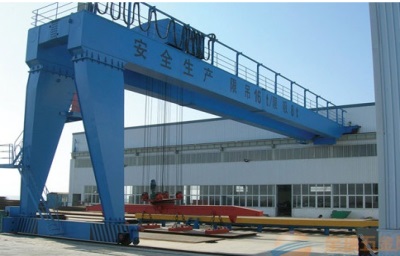

整機金屬結構由主梁、上下橫梁、支腿、臺車、小車架等組成。龍門架是用鋼板焊接2跟偏軌箱形主梁和2跟上橫梁組成的頂面水平框架；起重機的4調箱形支腿中軌道同側的2條支腿在下端用下橫梁連接，構成了2個豎直平面框架上，構成了起重機主梁剛性龍門架構型式。

    在偏軌箱形主梁上蓋板上鋪設小車運行軌道，主梁上蓋板兼行走臺。

    在一根主梁的內側沿全長設架一根工字梁，供小車供電電纜跑車運行，該主梁外側有電器房。電氣房下方門腿上裝有電纜卷筒。

    在另一根主梁下方的一條支腿上設有扶梯，在兩根下橫梁的下方設有夾軌器。
