聲光報警器施工接線圖

    控制器采用三芯屏蔽線與探測器連接（注：?jiǎn)涡揪€(xiàn)徑不低于0.75mm國標線，依實際距離而定），將屏蔽層與控制器機殼相連并可靠接地。當采用RVV線纜時，應穿金屬管并將金屬管可靠接地。

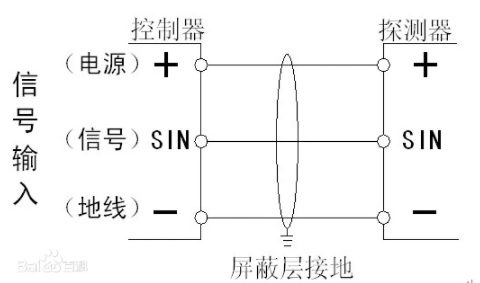

    參照控制器與探測器接線圖，將聲光報警器的控制器與探測器的對應端子相連接。

    接線方式：

    1.將輸入控制器端子與探測器端子對應相接；

    2.輸出端子與聯動設備的連接；

    3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備；

    5.控制器、探測器要保證可靠的接地；

    6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。
